Jak vyrobit frézu pro mini traktor vlastníma rukama z nápravy automobilu

Dříve se k obdělávání půdy na zahradě, v místní části nebo na venkovském domě používalo ruční nářadí.

Dnes má mnoho lidí k dispozici různé zemědělské stroje, a tak zahrádkáři často využívají k obdělávání půdy speciální techniku – malotraktor s frézou.

Mnoho lidí se ptá, jak ušetřit peníze a vyrobit frézu pro mini traktor vlastníma rukama?

Tento článek se podívá na to, jak sestavit takovou frázi sami s minimálními zkušenostmi a náklady.

Obsah:

Mini traktorová řezačka: co to je, proč je to určeno
Konstrukce, provozní vlastnosti rototilleru
Popis, charakteristika oblíbených modelů
Jak vyrobit domácí frézu z mostu
Řezačka pro kutily za minitraktor
Domácí řezačka pro mini traktor s vlastními rukama z mostu Volha
Jak vyměnit rototiller za nový
Užitečné tipy a triky
Závěr

Mini traktorová řezačka: co to je, proč je to určeno

Tento malý mechanizovaný řezací nástroj umožňuje rovnoměrné obdělávání půdy při přípravných pracích pro sázení plodin, setí semen nebo zimování.

Přestože je zařízení maximálně jednoduché, je multifunkční.

Tato jednotka současně nahrazuje tři typy zemědělské techniky: kultivátor, pluh a brány.

Frézovací mechanismus je poměrně jednoduchý, tato konstrukce obsahuje dvě kola, pracovní hřídel, na které jsou instalovány naostřené řezné desky, ochranný kryt a speciální převodovku.

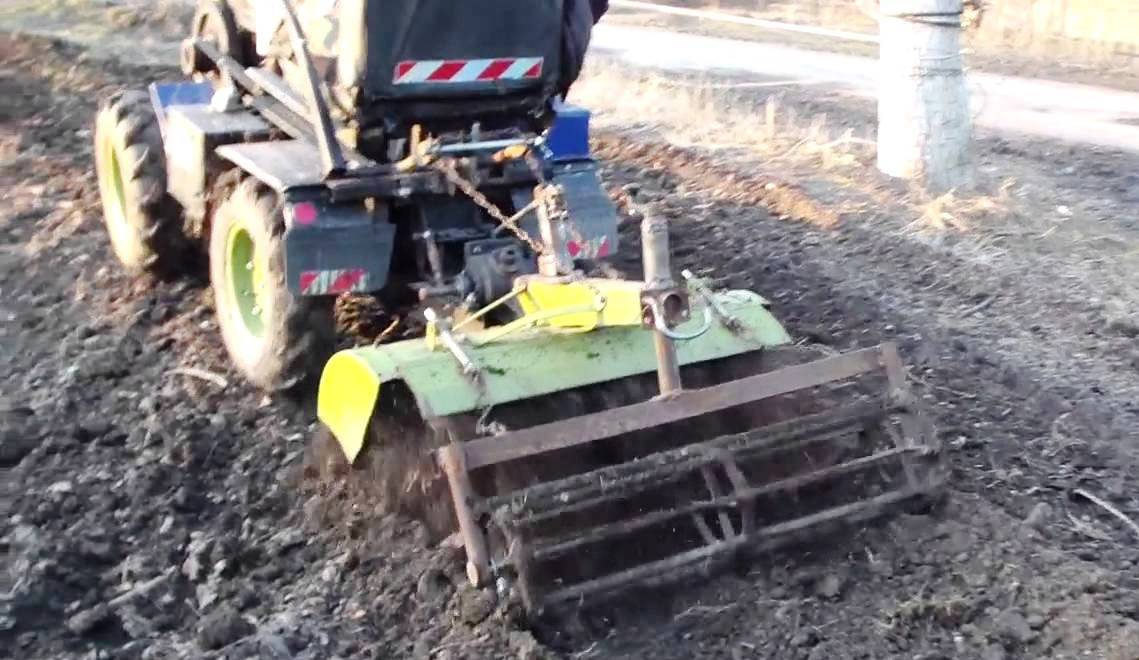

Tato fréza namontovaná na minitraktoru je určena pro následující typy zpracování půdy:

likvidace plevelů a minimalizace jejich růstu;
kypření půdy. Fréza kvalitativně míchá půdní směs s jakoukoli druhy hnojivorganické i minerální;
strukturování půdy. Na zařízení je možné zvolit stupeň hrudkovitosti země;
automatizace mnoha procesů, které zahradník nebo zemědělec provádí při ručním zpracování půdy;
snížení času a nákladů na pracovní sílu, zvýšení efektivity obdělávání půdy.

Zařízení není instalováno na běžném traktoru, ale na minitraktoru, díky kterému je možné obdělávat pozemky a pole nepříliš velkých velikostí.

Půdní fréza umožňuje současně promísit půdu, kypřít ji a odstranit veškerou nežádoucí vegetaci. Toto zařízení lze použít, pokud v zemi nejsou velké kameny nebo kořeny stromů s velkým průměrem.

Více o traktorové řezačce se dozvíte z videa:

Konstrukce, provozní vlastnosti rototilleru

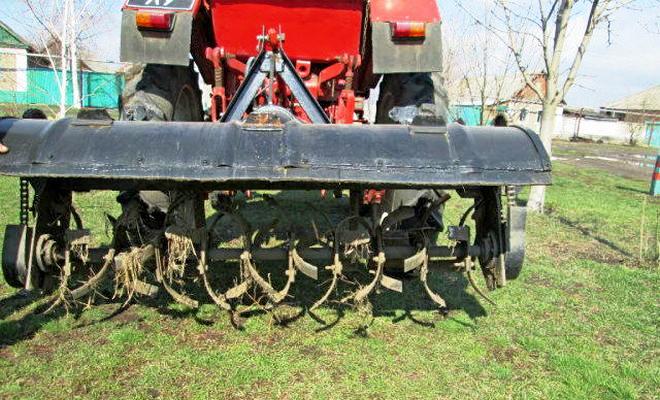

Různé modely fréz fungují na stejném principu. Hřídel s řeznými deskami se otáčí, v důsledku čehož desky zvedají horní vrstvu úrodné půdy, totéž se děje, když člověk ryje půdu obyčejnou lopatou. Konstrukce rotopedu umožňuje tento proces několikanásobně urychlit a zmechanizovat.

K uvedení hřídele do pohybu běží dieselový motor malotraktoru, který přenáší mechanickou sílu na speciální převodovku namontovanou na tělese frézy. Přes převodovku se začne otáčet hřídel s noži a seřízením výkonu převodovky člověk zrychlí nebo zpomalí otáčení hřídele.

Opěrná kolečka nastavují hloubku, do které budou nože zasahovat hlouběji do země. A rám tohoto zařízení je nezbytný pro připojení zařízení k mini traktoru. Díky ochrannému kovovému plášti, který je umístěn na horní straně nožů a hřídele, jsou pracovní mechanismy chráněny před nečistotami, prachem a jinými nečistotami.

Popis, charakteristika oblíbených modelů

Dnes trh nabízí mnoho modelů rototillerů instalovaných na malých traktorech.

Zde je seznam nejoblíbenějších modelů a jejich charakteristik:

FR-00010. Vyrábí se v Minsku, přestože je tato fréza určena pro malotraktory MTZ, lze tento model přizpůsobit jakémukoli vybavení této třídy. Zařízení je schopno pracovat na těžké i lehké půdě, povolena je práce na nakloněných plochách do 10 stupňů. Tato jednotka umožňuje nastavit šířku obdělané půdy od 44 do 61 cm Fréza kypří půdu do hloubky 12 centimetrů. Produktivita tohoto zařízení je maximálně 0,2 ha/h, hmotnost zařízení je 47 kg;
FNM-1. Toto běloruské zařízení vyžaduje rychlost otáčení hřídele minimálně 357 ot./min. Při jednom přejezdu zpracuje 44 až 60 cm zeminy, přičemž zapadne 80 milimetrů do půdy. Hmotnost zařízení je cca 50 kg, za 1 hodinu umožňuje zpracovat až 0,2 hektaru, toto číslo se bude lišit v závislosti na tvrdosti obdělávané půdy;
GQN-125.Toto zařízení má široký záběr, pro jeho úspěšnou práci je potřeba traktor o výkonu 24-30 l/s. Tato fréza zachytí 125 cm půdy na jeden přejezd. Nože zasahují 20 cm hluboko do půdy Hřídel frézy se otáčí rychlostí 180-250 ot./min, pro vyvinutí této rychlosti se musí vývodový hřídel otáčet rychlostí 540 až 730 ot./min. Hmotnost tohoto zařízení je 210 kg.

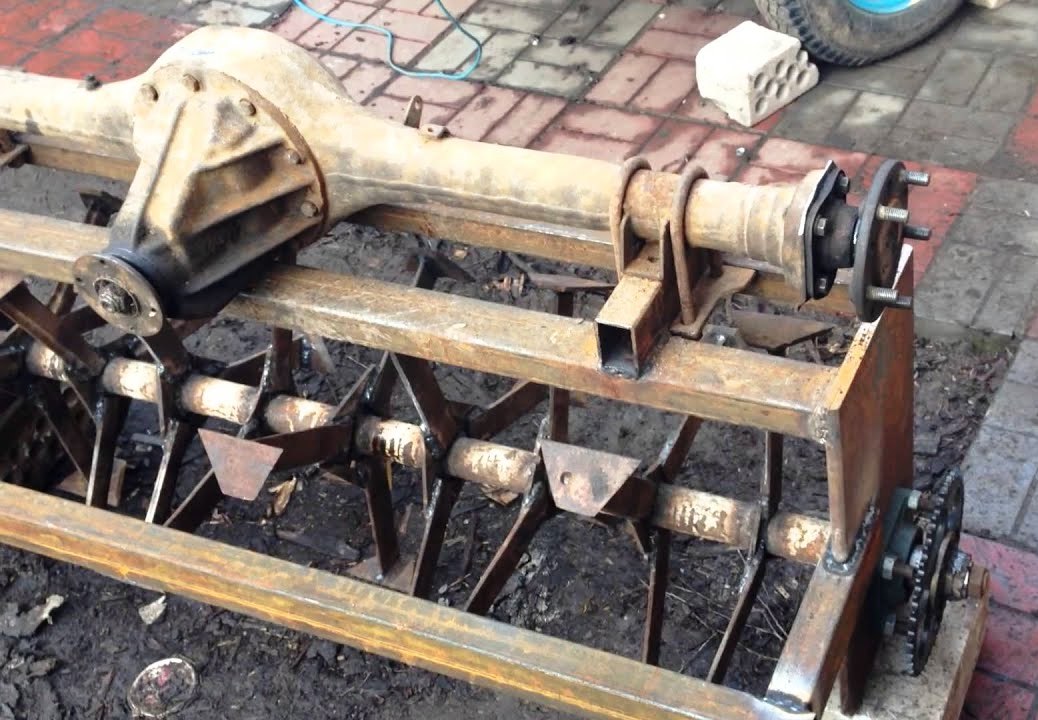

Jak vyrobit domácí frézu z mostu

Jako základ se používá most z jakéhokoli osobního automobilu.

Z mostu jsou odříznuty všechny nepotřebné prvky, které nebudou použity v řezačce. Most je instalován na kovovém rámu, který je ručně svařen z kovových trubek nebo kanálů, rám by měl být umístěn na dvou kolech tak, aby byl most ve výšce 30-70 centimetrů od povrchu země.

Délka mostu se zkrátí na požadovaný rozměr.

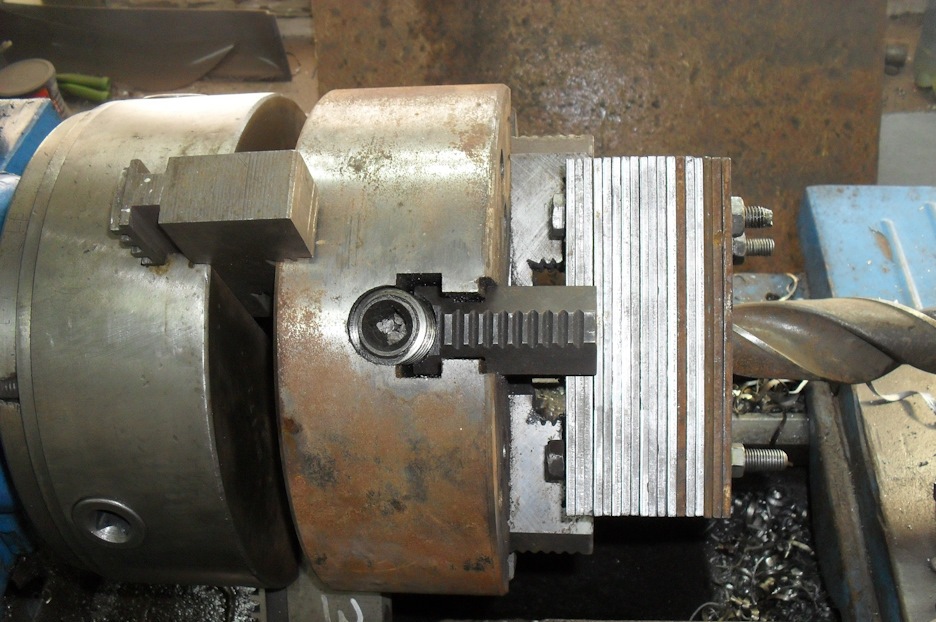

Pro zajištění frézovací hřídele je nutné vyrobit domácí kovové čelisti ze železa, tloušťka použitého kovu je od 8 do 12 milimetrů.

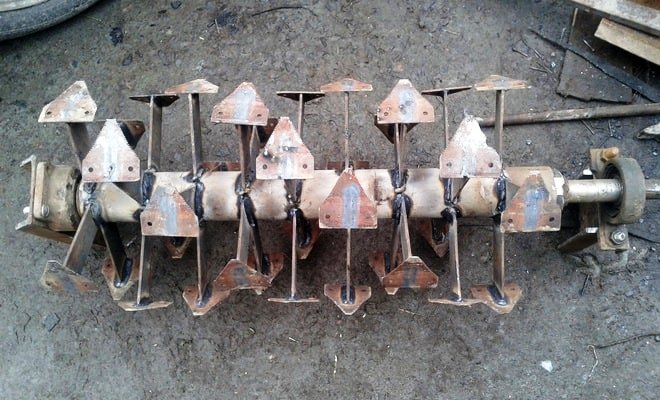

K výrobě hřídele frézy se odebere silnostěnná trubka, její průměr je asi 50-60 milimetrů. K frézovacímu hřídeli je přivařeno několik segmentů, od 5 do 10 kusů, na jejichž konce jsou navařeny nože, například „vrány“.

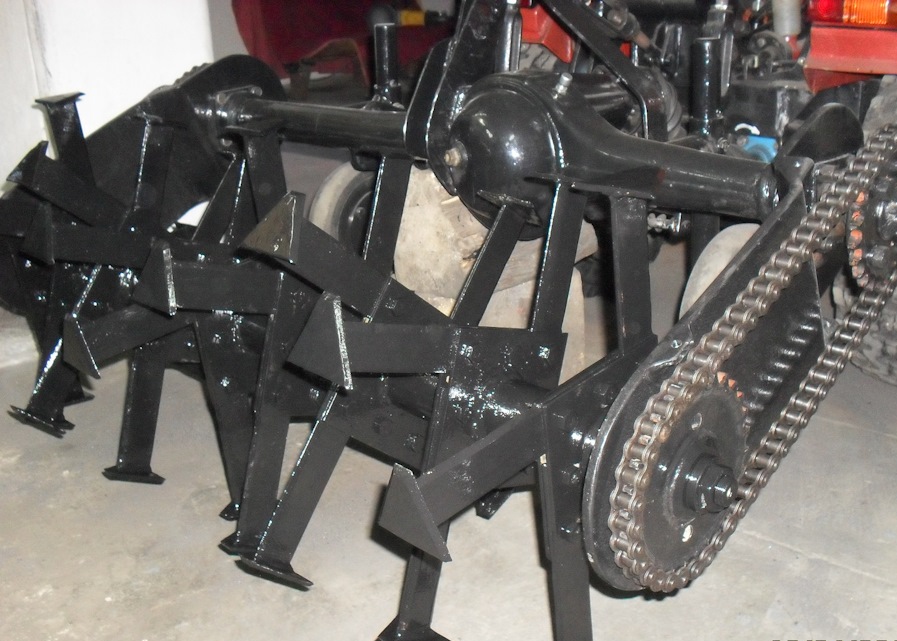

Na hřídeli a na můstku jsou na obou stranách instalována 2 ozubená kola, jejichž počet zubů se pohybuje od 18 do 28, na ozubená kola jsou nasazeny dva řetězy na obou stranách můstku a hřídele, rozteč řetězu musí odpovídat rozteči zubů na řetězových kolech.

Hřídel frézy je připevněna k můstku pomocí kovové desky o tloušťce asi 10 mm. Přes řetězová kola s řetězy je umístěn ochranný kovový kryt. Řetězy musí být natřeny tukem.

Řezačka pro kutily za minitraktor

Vzhledem k tomu, že půdní mlýn má jednoduchý design, lze jej vyrobit samostatně, doma.

K sestavení tohoto zařízení budete potřebovat následující nástroje:

svařování;
vrtat;
Úhlová bruska;
klíče;
šrouby a matice.

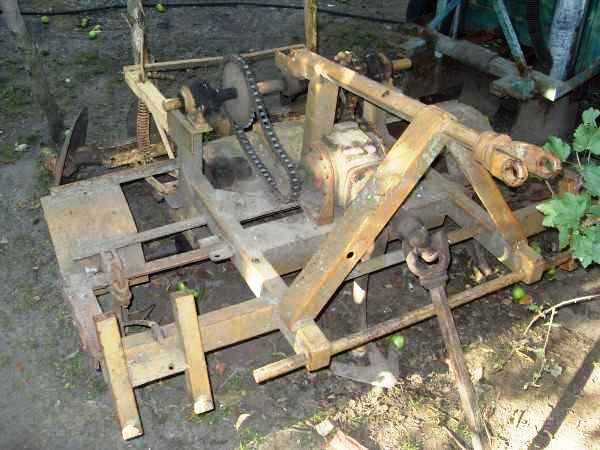

Prvním krokem je výroba kovového rámu. K jeho výrobě budete potřebovat buď železnou trubku, nebo kovový kanál, průměr trubky musí být alespoň 40 mm a tloušťka kanálu musí být 5 milimetrů nebo více.

Vybraný materiál se rozřeže na 4 kusy, výsledné díly se svaří pomocí svářečky. Šířka výsledného rámu může být od 50 do 150 cm v závislosti na výkonu malotraktoru.

Při vytváření kovového rámu jsou zajištěna místa, kde budou instalována nosná kola. Musí být namontovány tak, aby bylo možné nastavit vzdálenost rámu frézy od země.

Po zajištění rámu a montáži kol se hřídel připevní k rámu ve vzdálenosti 30-50 centimetrů od země v závislosti na délce frézovacích nožů.

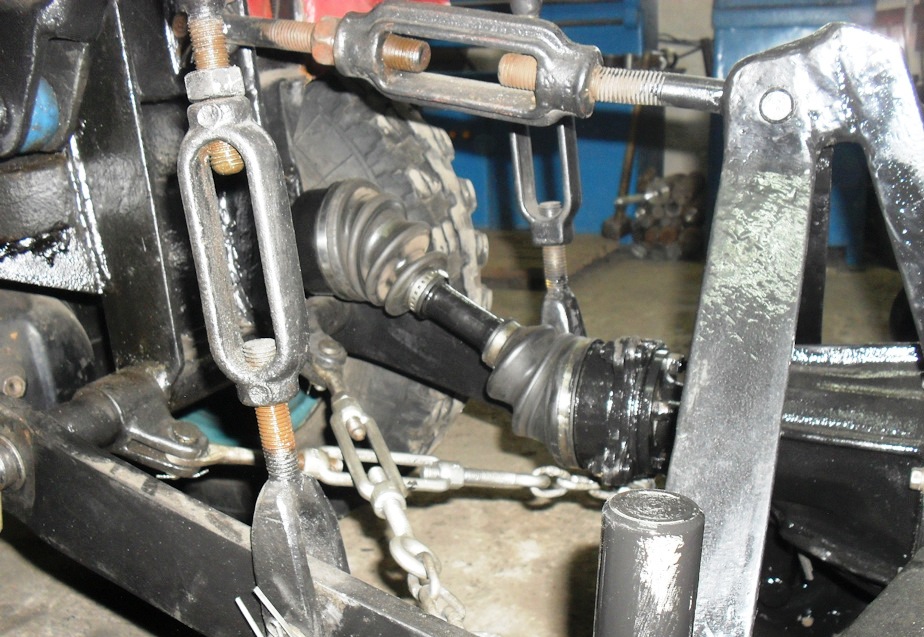

K přenosu tažné síly je kovová hřídel připojena přes převodovku k vývodové hřídeli traktoru. Hřídel musí být zajištěna ke svařovanému rámu pomocí ložisek a pouzder.

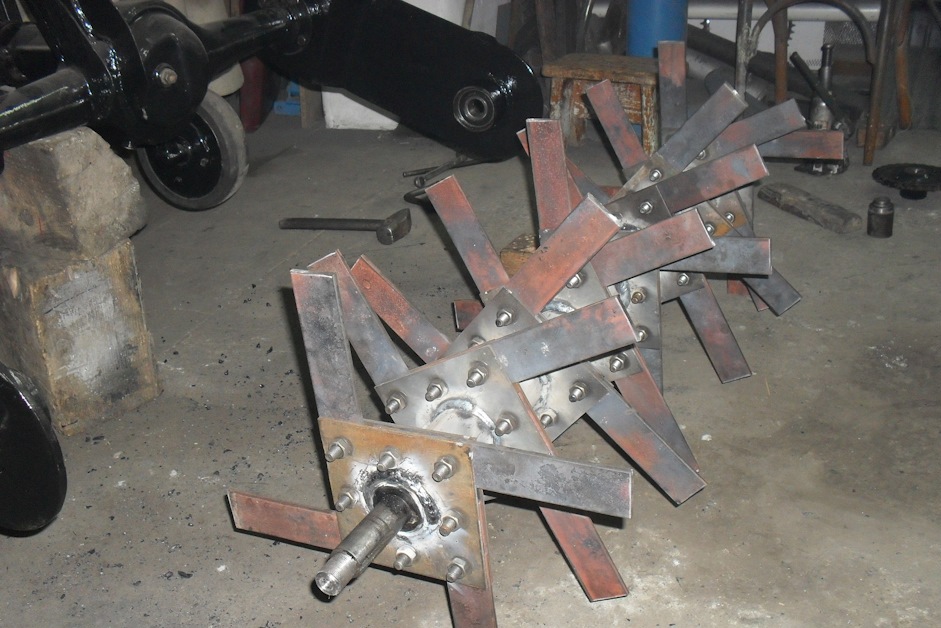

Nože jsou vyrobeny z pásků kovu, jejichž tloušťka je 10-12 milimetrů. Odborníci doporučují používat pro výrobu kovových nožů pouze vysokopevnostní nástrojovou ocel, protože zažijí hlavní zatížení. V závislosti na šířce hřídele použijte vhodný počet nožů.

Například pro zařízení o šířce 120 cm se odebírají čtyři prvky, na kterých jsou instalovány tři nohy. Nezapomeňte ohnout každou nohu na konci pod úhlem 70-90 stupňů; tyto ohyby uvolní půdu. Nože jsou připevněny k hřídeli pomocí závitových spojů. Všechny konstrukční prvky, které se o sebe budou dřít, musí být mazány olejem nebo tukem.

Zveme vás ke sledování zajímavého videa o tom, jak vyrobit frézu pro mini traktor vlastníma rukama:

Domácí řezačka pro mini traktor s vlastními rukama z mostu Volha

Pomocí mostu z vozu Volha se vyrábí půdní fréza pro malotraktor, například T-40. Šířka frézovacího zařízení je 180 cm Nejprve se z kovových rohů nebo čtverců vyrobí rám, rozměr rámu je 180x60 cm, na tento rám bude instalována základna frézy.

Rám je svařen na ploché rovině, takže nedochází k deformacím, po kterých jsou podložka a ložisko odstraněny z mostu Volha. Most se řeže bruskou na délku rámu, důležité je řezat v pravém úhlu.

Most je instalován na horní části rámu a řezná část frézy s noži je namontována na spodní části rámu, nože jsou připevněny k ose kovové trubky, která je instalována přes ložiska a zajištěna k rámu pomocí talíř.

Jak vyměnit rototiller za nový

V závislosti na typu rototilleru jsou jeho prvky nahrazeny novými.

Musíte jednat v následujícím pořadí:

kovové pouzdro je odstraněno z hřídele;
Hřídel namontovaný na minitraktoru a hřídel rotátoru jsou spojeny s hřídelí převodovky. Je důležité zajistit, aby byl čep nápravy bezpečně zajištěn;
malotraktor je srolován co nejblíže řezačce;
zvedněte spojovací články umístěné ve spodní části zařízení;
Zástrčka se zasouvá do konektoru. Je důležité, aby spojovací články, které jsou umístěny ve spodní části, byly navzájem bezpečně spojeny pomocí pojistného kolíku;
horní články jsou spojeny, jsou také spojeny pomocí čepu.

Rozebírají půdní frézu a vyměňují ji za novou podle stejného schématu, pouze vše dělají v opačném pořadí.

Užitečné tipy a triky

Pro prodloužení životnosti frézovací jednotky je důležité dodržovat některá doporučení specialistů a výrobců zařízení. Strukturálně jsou tyto jednotky navzájem velmi podobné, takže tipy uvedené níže jsou relevantní pro jakýkoli model rototilleru.

Zde jsou hlavní a nejdůležitější doporučení:

Před zahájením provozu zařízení je důležité zkontrolovat, jak spolehlivé jsou upevňovací prvky a spojovací prvky konstrukce. V případě potřeby je důležité připojení upravit.
Převodovka obsahuje mazivo - olej, množství tohoto oleje je důležité pravidelně kontrolovat, pokud je hladina pod přípustnou hladinou, mazivo určitě doplňte.
Pokud se rototiller používá poprvé, je důležité provést předběžné přípravné práce. Tato příprava spočívá v záběhu na jednu až dvě hodiny, přičemž řezačka by měla být minimálně zatížena. Pokud byl záběh úspěšný, začíná hlavní práce.
Před použitím zařízení je důležité pečlivě a pomalu si přečíst pokyny výrobce zařízení. Poté nainstalujte nože a pracujte s řezačkou přesně v souladu s pokyny.
Po každém použití zařízení je důležité vyčistit jednotku od všech nečistot, včetně rostlin, prachu a nečistot.

Před zimním obdobím nebo v jiných obdobích, kdy se zařízení nebude delší dobu používat, se z něj kloubová spojka sejme. A řezné prvky jsou mazány tukem nebo olejem, aby nerezavěly.

Pokud dojde k nějaké poruše, když určitá část zařízení selže, koupí náhradní díl ve specializovaném obchodě nebo na online zdroji, kterých je nyní poměrně hodně.

Řezné prvky se často lámou, zvláště pokud musíte uvolnit hustou tvrdou půdu. Selhávají také ozubená kola a ložiska, zejména při intenzivním používání jednotky. Nákup komponentů není obtížný, hlavní věcí je přesně znát model rototilleru.

Pojďme se podívat na video o testování samopomalého řezače:
